Piping and Pipeline Color Coding

Piping and Pipeline Color Coding (pewarnaan system perpipaan) dalam industri memiliki peran penting dalam keselamatan dan efisiensi operasional. Pengkodean warna membantu terutama pekerja dan mungkin juga kaum awam, untuk dapat mengenali isi pipa dengan cepat, mengurangi risiko kecelakaan akibat kesalahan identifikasi. Standar internasional seperti ANSI/ASME A13.1, ISO 14726, dan API RP 14E memberikan pedoman penggunaan warna pipa untuk berbagai komoditas yang dialirkan. Namun, kesalahan dalam penerapan warna dapat menyebabkan insiden berbahaya. Seacar umu artikel ini akan membahas spesifikasi warna pipa menurut standar yang umum digunakan, contoh insiden akibat kesalahan warna pipa, rekomendasi pencegahan, serta contoh penerapan warna pipa yang berbeda di berbagai negara.

Warna Pipa Menurut Komoditas dan Standar yang Digunakan

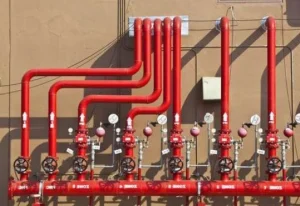

piping & pipeline color coding

Berbagai industri menggunakan sistem kode warna untuk mengidentifikasi isi pipa. Beberapa standar yang umum dipakai meliputi:

1. ANSI/ASME A13.1 (Amerika Serikat)

• Merah 🔴 – Air pemadam kebakaran
• Kuning 🟡 – Gas mudah terbakar (gas alam, LPG, hidrogen)
• Hijau 🟢 – Air pendingin atau air proses
• Biru 🔵 – Air minum
• Oranye 🟠 – Bahan kimia berbahaya atau asam
• Coklat 🟤 – Minyak mentah atau minyak pelumas
• Hitam ⚫ – Limbah atau bahan bakar minyak
• Putih ⚪ – Uap bertekanan tinggi (terutama di lapangan geothermal)
• Abu-abu ⚫⚪ – Udara terkompresi atau vakum
• Ungu 🟣 – Air daur ulang atau air limbah olahan

2. ISO 14726 (Industri Maritim dan Kelautan)

• Merah – Sistem pemadam kebakaran
• Kuning – Minyak dan bahan bakar
• Hijau – Air minum dan sanitasi
• Biru – Udara bertekanan
• Putih – Sistem uap

3. API RP 14E (Industri Minyak & Gas)

• Coklat atau Hitam – Minyak mentah (contoh: lapangan Minas & Duri menggunakan hitam)
• Kuning – Gas alam
• Hijau – Air produksi
• Merah – Cairan pemadam kebakaran
• Oranye – Bahan kimia korosif

Contoh Insiden Akibat Kesalahan Warna Pipa

Kesalahan dalam penggunaan warna pipa dapat berujung pada insiden fatal. Berikut beberapa contoh:

1. Kebocoran Gas Alam Akibat Identifikasi yang Salah (India, 2018)

Di sebuah pabrik kimia di India, seorang teknisi salah mengidentifikasi pipa gas alam sebagai pipa udara terkompresi karena warnanya yang tidak sesuai standar. Akibatnya, terjadi kebocoran gas yang menyebabkan ledakan besar, mengakibatkan 15 pekerja mengalami luka bakar serius dan 8 orang meninggal.

2. Air Pemadam Kebakaran Salah Identifikasi sebagai Air Industri (Amerika Serikat, 2015)

Di sebuah kilang minyak, warna pipa untuk sistem pemadam kebakaran telah memudar seiring waktu. Ketika terjadi kebakaran kecil, operator menyambungkan sistem ke pipa air industri yang tekanan dan volumenya lebih rendah. Akibatnya, pemadaman gagal, kebakaran meluas, dan menyebabkan kerugian senilai USD 50 juta serta 3 korban meninggal akibat menghirup asap beracun.

3. Tumpahan Bahan Kimia di Fasilitas Manufaktur (Jepang, 2020)

Sebuah pabrik elektronik mengalami kebocoran bahan kimia korosif karena pekerja salah menghubungkan selang ke pipa yang seharusnya berisi air pendingin. Warna pipa yang pudar menyebabkan salah persepsi, mengakibatkan 20 pekerja mengalami iritasi pernapasan, dengan 5 di antaranya harus dirawat di rumah sakit.

Rekomendasi untuk Menghindari Insiden Akibat Kesalahan Warna Pipa

Untuk memastikan keselamatan operasional, berikut beberapa rekomendasi:

1. Inspeksi dan Perawatan Berkala – Lakukan pengecekan rutin pada pipa, terutama yang sudah lama digunakan, untuk memastikan warna tidak pudar atau berubah akibat aging.
2. Pelabelan Tambahan – Selain warna, tambahkan label atau tulisan pada pipa untuk menghindari kebingungan.
3. Pelatihan dan Sosialisasi – Pastikan pekerja memahami kode warna pipa di fasilitas kerja mereka.
4. Penggunaan Cat Khusus – Gunakan cat yang tahan terhadap kondisi lingkungan ekstrem agar warna tetap jelas dalam jangka panjang.
5. Standardisasi Internal – Terapkan standar warna pipa yang disesuaikan dengan regulasi internasional dan kebutuhan operasional perusahaan.

Contoh Penggunaan Warna Pipa yang Berbeda dari Standar Umum

Beberapa negara atau perusahaan menerapkan kode warna yang berbeda dari standar internasional:

1. Lapangan Minas & Duri (Indonesia)

Di lapangan minyak Minas & Duri, pipa untuk crude oil dulu ada yang diberi warna hitam, berbeda dengan beberapa standar yang menggunakan warna coklat.

2. Pabrik Petrokimia di Jerman

Salah satu pabrik petrokimia di Jerman menggunakan sistem kode warna yang lebih spesifik dengan kombinasi garis warna tambahan untuk membedakan cairan dengan viskositas tinggi dan rendah.

3. Kilang Minyak di Timur Tengah

Beberapa kilang minyak di Timur Tengah menggunakan warna biru untuk air pemadam kebakaran, yang dalam standar ANSI/ASME biasanya berwarna merah.

Warna pipa dalam industri sangat penting untuk identifikasi isi dan mencegah kesalahan operasional yang berbahaya. Berbagai standar internasional telah memberikan panduan yang jelas, tetapi dalam beberapa kasus, perbedaan penerapan dapat terjadi. Kesalahan dalam penggunaan warna pipa dapat menyebabkan insiden serius, sehingga inspeksi rutin, pelatihan pekerja, dan pelabelan tambahan sangat direkomendasikan untuk meningkatkan keselamatan industri.

Dengan memahami pentingnya sistem warna pipa, industri dapat mengurangi risiko kecelakaan kerja dan meningkatkan efisiensi operasional.
