Drilling Equipment & System

Keberhasilan operasi pengeboran sangat ditentukan oleh kombinasi antara peralatan (equipment) dan sistem kerja (system) yang digunakan. Drilling bukan hanya soal menembus batuan, tetapi bagaimana seluruh komponen—mulai dari rig, fluida, hingga sistem kontrol—bekerja secara terintegrasi dan efisien.

Baik pada operasi migas maupun geothermal, prinsip dasar peralatan drilling relatif sama. Namun, perbedaan kondisi reservoir—terutama dari sisi temperatur dan karakter batuan—membuat spesifikasi peralatan yang digunakan bisa sangat berbeda. Well integrity suatu sumur diawali sejak tahap well planing & drilling.

| Baca Juga: Drilling Engineering & Well Construction

1. Komponen Utama Drilling System

Drilling system terdiri dari beberapa subsistem utama yang bekerja secara simultan di lapangan.

1.1 Hoisting System

Sistem ini berfungsi menyediakan kolom ketinggian untuk memfasilitasi benda-benda yang bentuknya ramping panjang (drill string, casing, dan lain-lain):

• Mengangkat dan menurunkan drill string
• Menahan beban casing dan peralatan lainnya

Komponen utama:

• Derrick / mast
• Drawworks
• Traveling block & hook

1.2 Rotary System

Rotary system adalah mesin yang menghasilkan tenaga putaran yang bertugas memutar drill bit agar mampu menembus formasi.

Komponen utama:

• Top drive atau rotary table
• Drill string
• Bottom Hole Assembly (BHA)

Saat ini, penggunaan top drive semakin umum karena memberikan fleksibilitas dan efisiensi lebih tinggi dibanding rotary table konvensional. Top drive atau rotary table mempunyai fungsi yang sama, yaitu menghasilkan tenaga putar.

1.3 Circulating System

Sistem ini memastikan sirkulasi drilling fluid berjalan dengan baik.

Fungsi utama:

• Mengangkat cutting ke permukaan
• Mengontrol tekanan sumur
• Mendinginkan bit
• Manahan cutting (serpihan batuan) agar tidak jatuh ke dasar sumur pada saat sirkulasi lumpur berhenti. Serpihan hasil bor dapat menimbulkan masalah tersendiri (drill string terjepit) apabila teronggok semua di dasar sumur.

Komponen:

• Mud pump
• Mud tank
• Shale shaker & solids control equipment

1.4 Well Control System

Merupakan sistem kritikal untuk menjaga keselamatan operasi.

Komponen utama:

• Blowout Preventer (BOP)
• Choke manifold
• Accumulator system

Tanpa sistem ini, operasi drilling tidak dapat dilakukan secara aman.

1.5 Power System

Seluruh sistem di atas digerakkan oleh sumber energi utama.

Umumnya berupa:

• Diesel engine
• Generator set
• Electric drive system

Tren saat ini mulai mengarah ke electric rig yang lebih efisien dan ramah lingkungan.

2. Drilling Rig: Tipe & Kapasitas

Drilling rig diklasifikasikan berdasarkan kapasitasnya, yang biasanya dinyatakan dalam horsepower (HP). Kapasitas ini menentukan kemampuan rig dalam menangani kedalaman sumur, berat drill string, serta kompleksitas operasi.

2.1 Rig pada Drilling Migas

Dalam operasi migas, rentang kapasitas rig cukup luas, tergantung pada jenis sumur:

• Light Rig (500 – 1,000 HP)
  Untuk sumur dangkal atau workover
• Medium Rig (1,000 – 2,000 HP)
  Untuk sumur development onshore
• Heavy Rig (2,000 – 3,000+ HP)
  Untuk sumur dalam, HPHT, atau offshore

Rig dengan kapasitas besar umumnya digunakan pada:

• Deep drilling
• Extended Reach Drilling (ERD)
• Offshore operation

2.2 Rig pada Geothermal Drilling

Geothermal drilling cenderung membutuhkan rig dengan kapasitas lebih besar dibandingkan migas onshore biasa.

Umumnya berada pada range: 1,500 – 3,000 HP

Hal ini disebabkan oleh:

• Batuan yang lebih keras (igneous rock)
• Diameter lubang yang lebih besar
• Kebutuhan casing yang lebih berat
• Kondisi temperatur umumnya lebih ekstrem dari pada sumur migas

👉 Dengan kata lain, geothermal drilling sering “over-designed” dari sisi rig dibanding migas konvensional untuk memastikan durability dan reliability.

2.3 Insight Perbandingan

• Migas: fleksibel, tergantung kedalaman & kompleksitas
• Geothermal: cenderung heavy-duty sejak awal

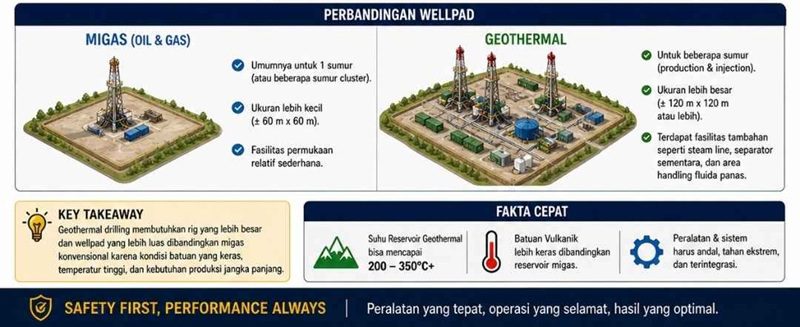

3. Wellpad Design: Geothermal vs Migas

Selain rig, perbedaan mencolok juga terlihat pada wellpad atau area lokasi pengeboran.

3.1 Wellpad pada Migas

Wellpad migas umumnya:

• Lebih kecil (terutama single well)
• Fokus pada satu sumur atau beberapa sumur cluster
• Layout lebih sederhana

Namun, pada perkembangan terbaru seperti:

• Multi-well pad drilling
• Pad drilling untuk shale

Ukuran wellpad bisa menjadi lebih besar untuk efisiensi operasi.

3.2 Wellpad pada Geothermal

Geothermal wellpad biasanya lebih besar dan lebih kompleks.

Karakteristiknya:

• Menampung beberapa sumur sekaligus (cluster well)
• Didesain untuk produksi jangka panjang
• Memiliki fasilitas tambahan seperti:
  • Steam line (pipa uap air) & brine line (pipa air sangat panas)
  • Separator sementara
  • Flash tank
  • Area handling fluida panas (kolam air panas)

Ukuran wellpad geothermal bisa 2–3 kali lebih luas dibanding wellpad migas konvensional

Hal ini karena:

• Infrastruktur produksi sudah mulai dipersiapkan sejak awal
• Sistem perpipaan dan pemisahan steam dan brine yang lebih kompleks
• Kebutuhan spacing antar sumur
• Pertimbangan keselamatan dan temperatur tinggi

4. Drill String & Bottom Hole Assembly (BHA)

Drill string merupakan komponen utama yang mentransmisikan energi dari permukaan ke bit di bawah.

Komponen utamanya:

• Drill pipe
• Heavy Weight Drill Pipe (HWDP)
• Drill collar

Sementara itu, BHA berfungsi untuk:

• Menjaga stabilitas arah pengeboran
• Mengontrol trajectory
• Menampung alat ukur (MWD/LWD)

Dalam geothermal:

• BHA harus tahan temperatur tinggi
• Peralatan elektronik memiliki keterbatasan

5. Drill Bit Technology

Drill bit merupakan ujung tombak dalam proses pengeboran.

Jenis utama:

• Roller cone bit
• PDC (Polycrystalline Diamond Compact)

Perbedaan penggunaan:

• Migas: banyak menggunakan PDC untuk efisiensi
• Geothermal: sering menggunakan roller cone atau hybrid bit karena batuan keras

6. Automation & Digital Drilling

Perkembangan teknologi telah membawa drilling ke era digital.

Beberapa inovasi:

• Real-time data monitoring
• Automated drilling system
• AI-based optimization

Manfaat:

• Mengurangi human error
• Meningkatkan efisiensi
• Menurunkan Drilling Non-Productive Time (NPT)

7. Tantangan dalam Drilling Equipment

Meskipun teknologi terus berkembang, peralatan drilling tetap menghadapi berbagai tantangan:

• Wear & tear akibat kondisi ekstrem
• Temperatur tinggi (geothermal)
• Tekanan tinggi (migas HPHT)
• Reliability equipment di lokasi terpencil

Maintenance dan reliability engineering menjadi sangat penting.

8. Integrasi System dalam Operasi Drilling

Semua sistem dalam drilling tidak bekerja secara terpisah. Keberhasilan operasi sangat bergantung pada integrasi yang baik antara:

• Rig performance
• Mud system
• Well control system
• Human operation

Kegagalan satu sistem dapat mempengaruhi keseluruhan operasi.

Drilling Equipment & System merupakan tulang punggung dari setiap operasi pengeboran, baik di industri migas maupun geothermal. Meskipun prinsip dasarnya sama, perbedaan kondisi reservoir menyebabkan adanya perbedaan signifikan dalam spesifikasi peralatan, kapasitas rig, serta desain wellpad. Pemahaman yang baik terhadap sistem ini memungkinkan perencanaan dan eksekusi drilling yang lebih aman, efisien, dan ekonomis.
